　　图片显示器——权限设置

　　权限设置

　　定义：该设置可以控制控件的显现/隐藏状态

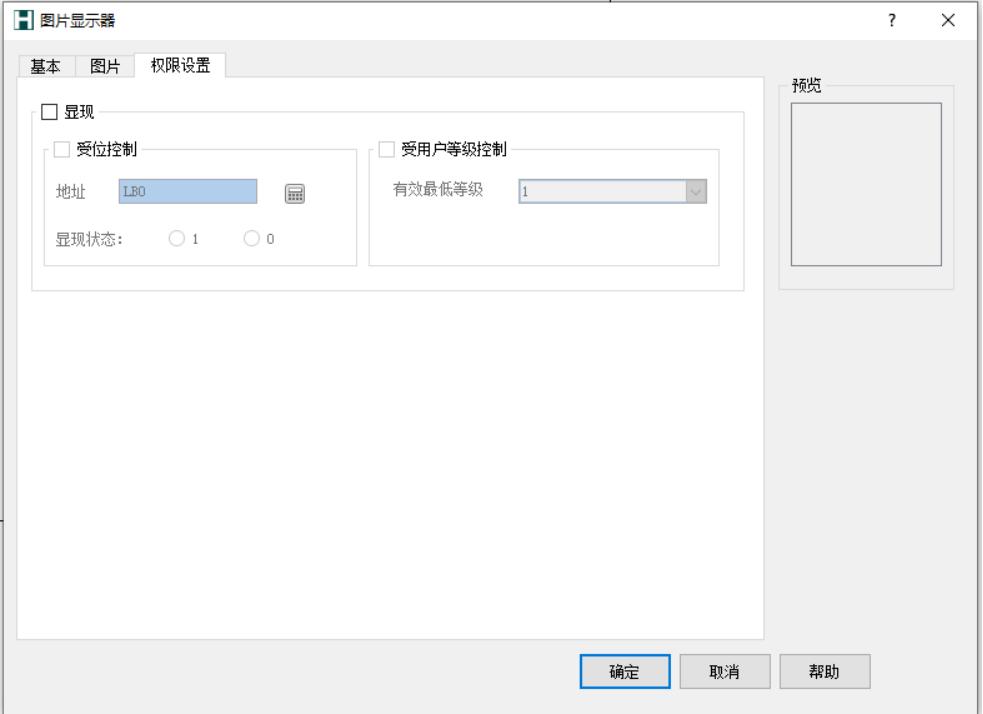

　　属性图

　　显现：控制控件是否显现/显示出来，或者隐藏起来，分受位控制和受用户等级控制两种方式

　　受位控制：地址分内部地址和外部地址，分两种控制情况

　　显现状态为1，当监控位地址为1/ON时控件显示出来，为0/OFF时隐藏

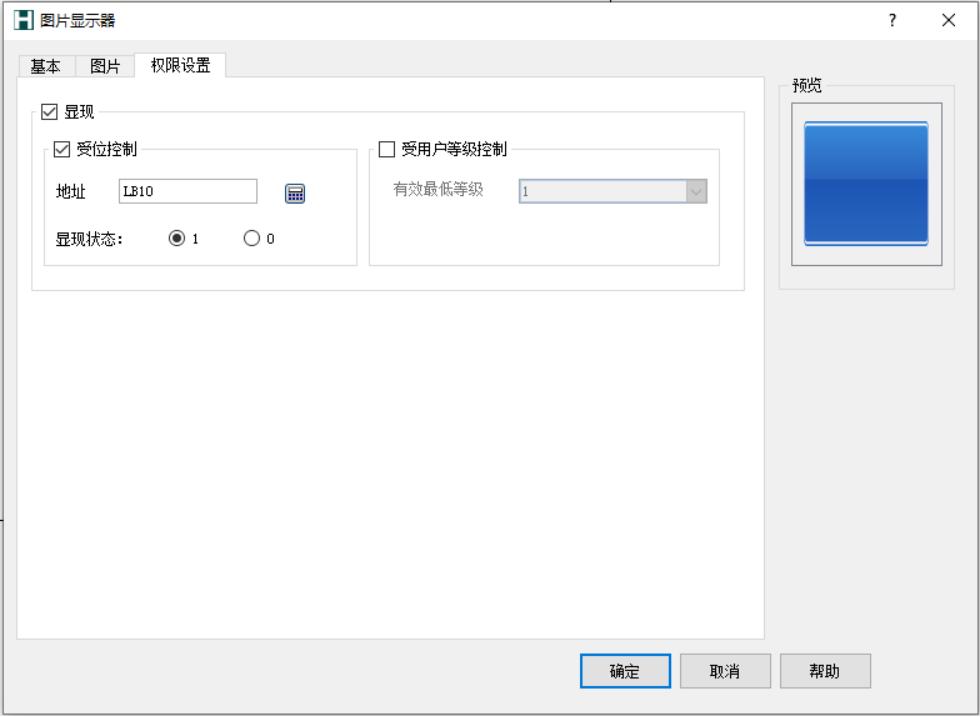

　　例如：在画面上建一个开关位按钮和一个图片显示器，控件显现受位控制，地址为LB10，显现状态为1，如图

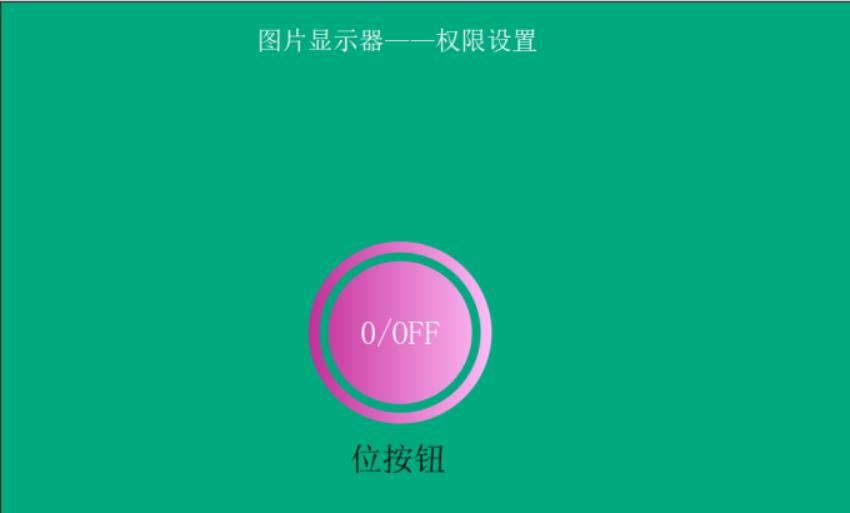

　　1、当位地址状态为0/OFF时控件隐藏

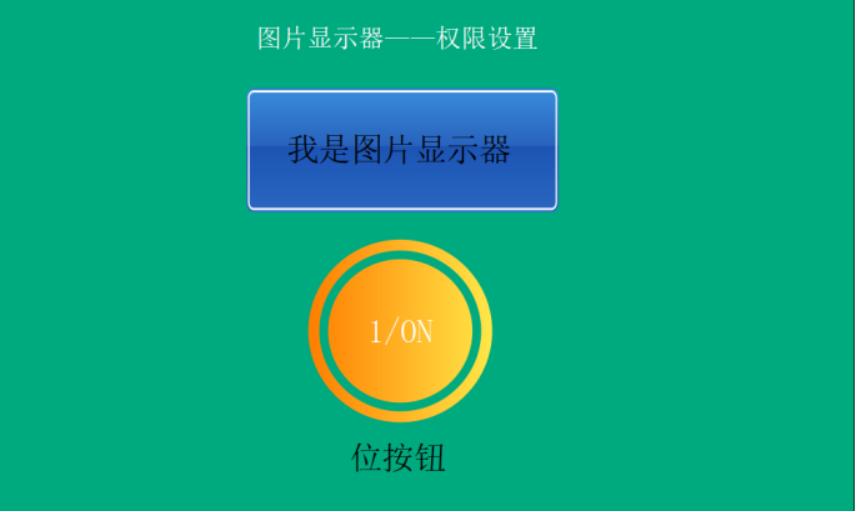

　　2、当位地址为1/ON时显现

　　显现状态为0，当监控位地址为0/OFF时控件显示出来，为1/OFF时隐藏

　　例如：在画面上建一个开关位按钮和一个图片显示器，控件显现受位控制，地址为LB10，显现状态为0，如图

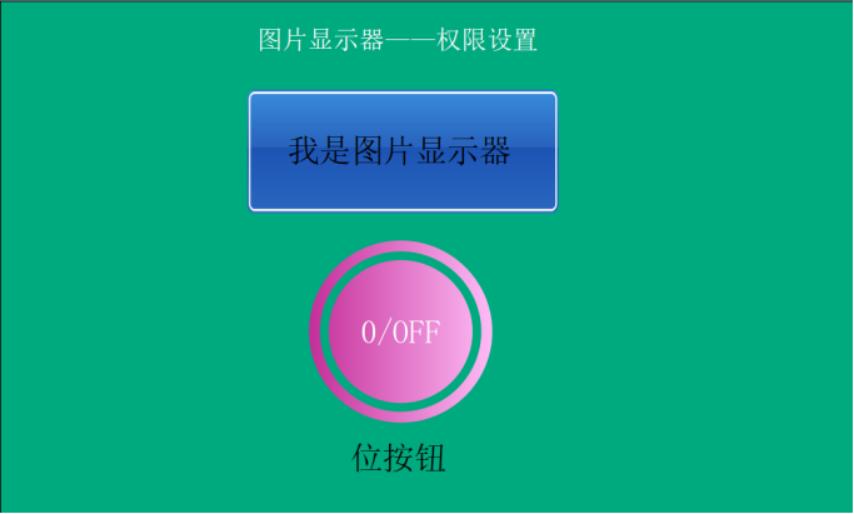

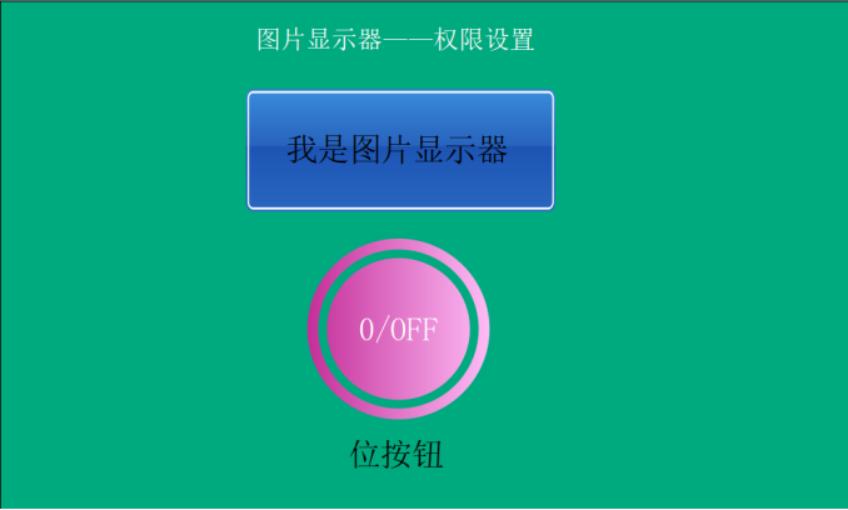

　　1、当位地址状态为0/OFF时控件显现

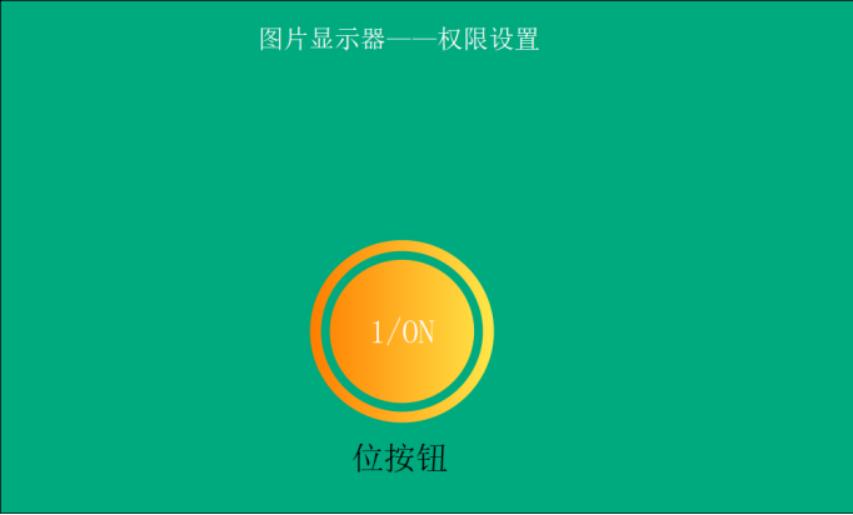

　　2、当位地址为1/ON时隐藏

　　受用户等级控制：当当前用户等级低于设置的有效最低等级时，控件隐藏

　　当当前用户等级大于设置的有效最低等级时控件显现出来

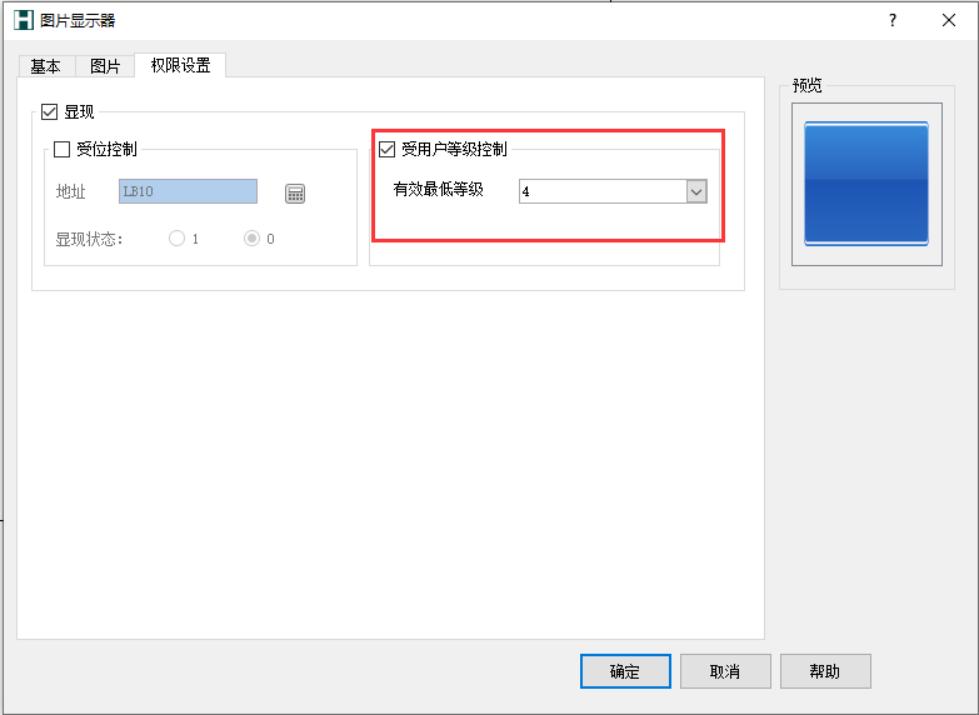

　　例如：在画面上建一个图片显示器，显现为受用户等级控制且有效最低等级为4级，

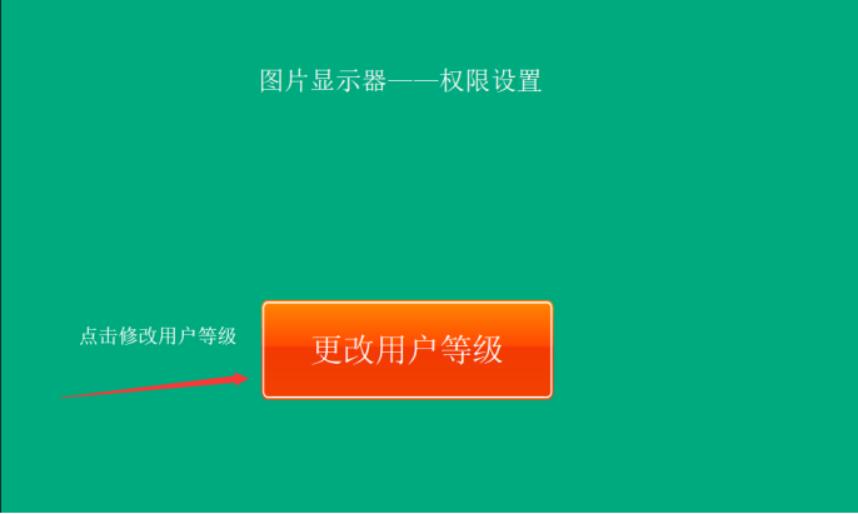

　　在建一个更改用户等级功能按钮，如图

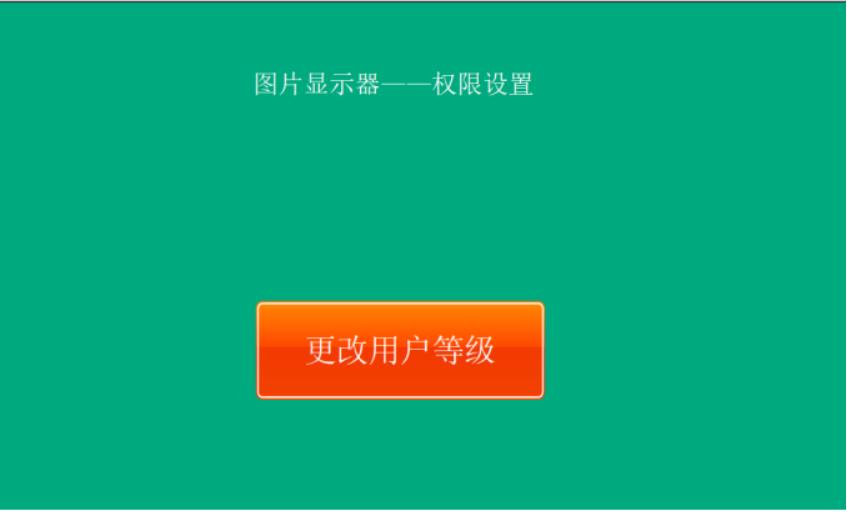

　　1、当前用户等级小于设置的有效最低等级时控件隐藏

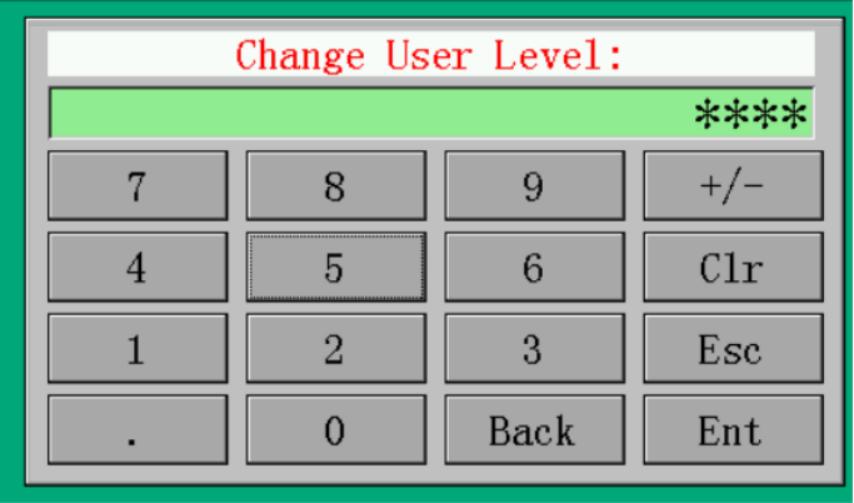

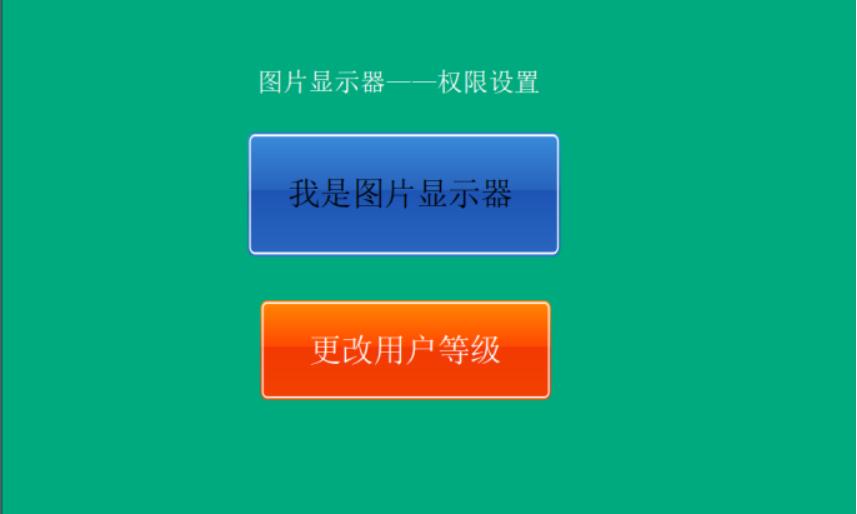

　　2、触摸功能按钮，将当前用户等级设置为5级时控件显现出来

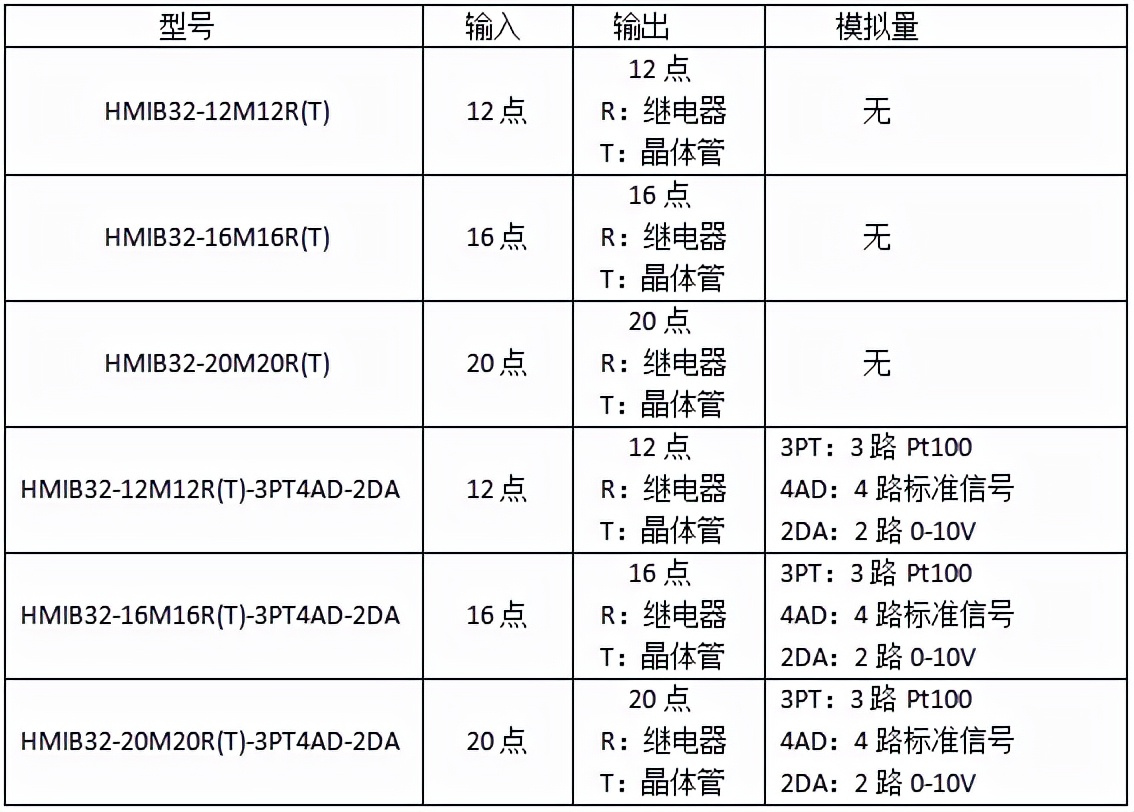

　　附：7寸HMIB32系列触摸屏PLC一体机选型表

　　说明：

　　1、R(T) 继电器或晶体管输出，一台中只能选择一种，晶体管输出的支持两路高速脉冲。

　　2、PT 是指输入温度传感器为Pt100

　　3、AD标准信号输入(12位)，没有特殊说明，标准型为0-20mA输入

　　4、DA输出(12位)，没有特殊说明，标准型为0-10V输出
